新闻分类

News list
当前位置:首页 > 公司新闻 > 详细内容

铸件质量提高可加入孕育剂效率更高

时间:2019-06-10      来源:http://www.wxoke.com/news/24.html

铸造生产过程中为了更好的生产出高质量的铸造件,我们都会在铸造生产过程中添加辅助材料,孕育剂就是其中的一种。现在铸造生产中,使用孕育剂提高铸件质量已经是现在很普遍的技术手段了,尤其是随着冲天炉退出铸造行业,电炉的批量应用,以及废钢的大量应用于铸造生产中。

但是,铸造厂对孕育技术的原理及孕育剂的作用与成分却了解甚少,稍有不慎就会造成不可挽救的损失,接下来啊我就为大家普及一些孕育剂方面的专业知识,供大家参考;

孕育剂加入的注意事项:

(1)球墨铸铁一般比灰铸铁的孕育剂加入量要多;

(2)孕育处理后的铁液如果浇注时间较长,由于孕育衰退,其加入量应增多;

(3)薄壁铸件容易产生白口,孕育剂的加入量应相应增多;

(4)铁液中的熔渣较多时,由于孕育剂一经与渣子接触,就会被裹住,难以熔化,因此加入量相应增多;

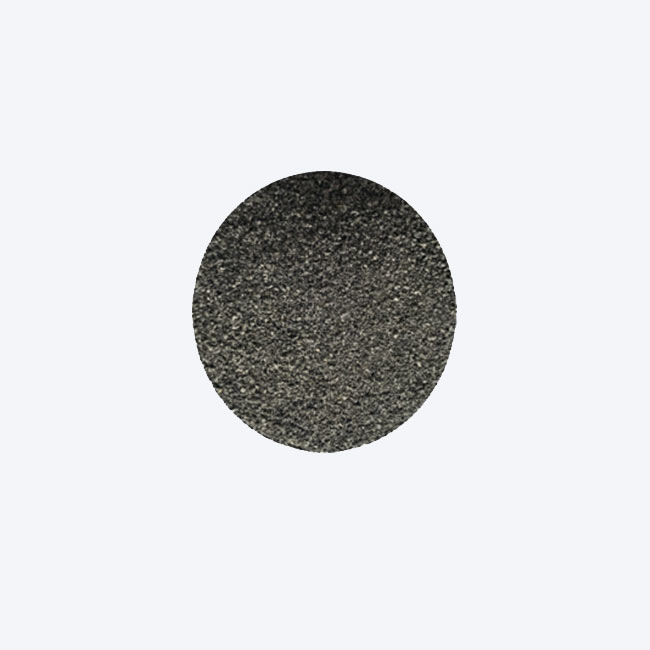

孕育剂

(5)孕育剂加入过量,会浮致熔渣过多铁液温度降低及由共晶团产牛的缩孔等问题。孕育剂块度过大,将不能对铁液均匀孕育,未熔解的孕育剂还会浇入型腔;块度过小,则易氧化引起熔渣,还易发生孕育衰退;

(6)随流孕育法使用的孕育剂块度较小,一般为0.2~0.8mm,加入量为0 .05%~0.2%;型内孕育法的块度一般要求≤0.25mm,加入量≤0.1%;

其余孕育法加入的块度一般为1~10mm,加入量为0.1%%~0.8%。

硅钡孕育剂简介:

金晟冶金厂家主营的硅钡孕育剂(长效孕育剂)成分:

含量:Si:68%-72%,Ba:2%-5%,Ca:1.5%左右

硅钡孕育剂用途:

用于:球墨铸铁

0-0.25mm:用于型内孕育(孕育精确,效率更高)

0.2-1mm:用于随流孕育剂(孕育量的控制比较准确)

1-3mm、3-8mm用于包内孕育(孕育时间一定要控制在出铁时间的70%以上)

8-15mm用于炉内孕育

不同规格的孕育剂效果是不一样的,如果是0-0.25mm的孕育剂他的精确性更多,效率更高,可以更好的生产铸件,大家可以通过以上内容知道孕育剂方面的专业知识,了解其加入时的注意事项!


联系我们

来自新时代的共鸣,无数企业用户的选择

无锡欧科尔铸造材料有限公司

手机: 13812533592

电话: 15961851627

邮箱: oukeerzc@126.com

地址: 无锡市高新工业园区
