孕育剂不能随意添加，需要讲究方法与时间

孕育剂是铸造辅料中的一种，也是铸造过程中中极为重要的一环。它可以有效的使得铁水中的共晶球团数量提升，促进元素之间的良好反应。因此在铸造工艺中正确的使用孕育剂，不仅可以节约孕育剂的使用量，降低不必要的成本浪费。同时也可以使其充分发挥提升铁水质量的功效。那么应该如何正确的在铸造过程中使用孕育剂呢？掌握以下这几点很重要。

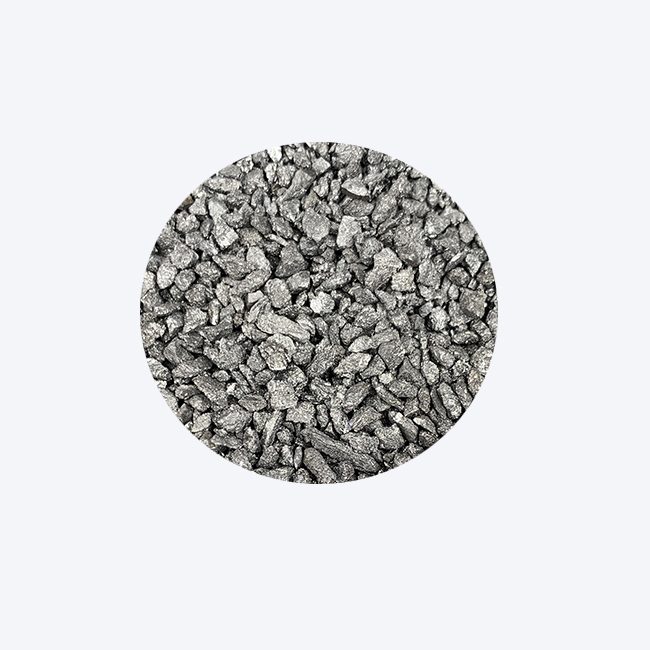

1、孕育剂的粒度不宜过粗或过细。若粒度过粗则不能较迅速地为铁液所溶化吸收，残余的未溶孕育剂颗粒混入铸件将恶化性能或导致报废。粒度亦不宜过细，粉末状的孕育剂极易氧化烧损、失去孕育作用，而且会造成铸件夹渣。对于孕育剂采用冲入法处理小于0.5吨铁液、当铁液温度为1390～1450℃时，孕育剂的粒度以1～3L为宜。铁水量大于0.5T，小于2T，铁液温度为1390～1450℃时，孕育剂的粒度以3～8L为宜。另外若铁液量少或温度较低或用瞬时孕育方法时，粒度以0.2～1L为宜,也就是随流孕育剂。

2、孕育剂不能随便加入，要讲究方法。孕育剂若漂浮在金属液面上会很快氧化而难以被金属液吸收。因此采用冲入法时，应准确地加到铁液流与液面接触处或与浇槽接触处。由于孕育方法对孕育效果有直接影响，因此还可采用浇口杯孕育、硅铁棒孕育、大块浮硅孕育、孕育丝孕育、铁液流孕育以及型内孕育等。

3、禁止使用纯硅或纯硅铁作孕育剂。纯硅或不含钙、锶、钡、铝的硅铁不可用作孕育剂，其原因在于石墨靠铁液中析出的二氧化硅异质生核，而二氧化硅靠钙锶钡的硫氧化物异质生核，才能防止铁液的过冷和白口倾向。应采用至少含Ca、Al、Ba、Re等元素，含ωSi为大于70%的硅铁作孕育剂，或采用硅－锆系、硅－钙系、硅－铈系、硅－钡系等。

4、禁止使用受潮的孕育剂，潮湿的孕育剂加入金属液中，会因其中的水分与金属液中的金属元素在高温下反应生成金属氧化物及氢，生成的初生氢溶入金属液会导致铸件皮下气孔等缺陷。因此，孕育剂在使用前必须确保干燥。

希望大家通过以上内容的了解，可以知道孕育剂的正确使用方法，以此可在保证铸件质量的前提下有效降低生产成本。
