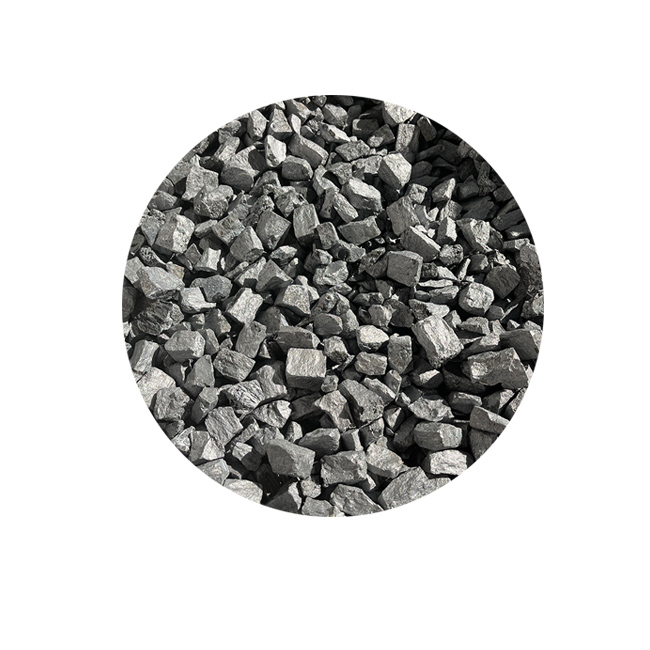

球化剂
球化剂技术指标
| 牌号 | 化学成分(CHEMICAL COMPOSITION)% | |||||||
| Code No. | Mg | Re | Ca | Si | AL | Ba | Sb | Fe |
| OK-40 | 4.0-5.0 | 1.5-2.0 | 1.5-2.0 | 38-46 | ≤0.8 | balance | ||
| OK-50 | 5.0-6.0 | 1.5-2.0 | 1.5-2.0 | 38-46 | ≤1.0 | balance | ||
| OK-60 | 6.0-7.0 | 1.5-2.5 | 2.0-3.0 | 38-46 | ≤1.0 | balance | ||
| OK-60-Sb | 6.0-7.0 | 1.5-2.5 | 2.0-3.0 | 38-46 | ≤1.0 | 适量 | balance | |
| OK-70 | 7.0-8.0 | 2.0-3.0 | 2.3-3.0 | 38-46 | ≤1.0 | balance | ||
| OK-70-Ba | 7.0-8.0 | 2.0-3.0 | 2.3-3.0 | 38-46 | ≤1.0 | 适量 | balance | |
| OK-80 | 8.0-9.0 | 2.5-3.5 | 2.0-3.0 | 38-46 | ≤1.0 | balance | ||
球化剂的功能与特点：
成分控制稳定，偏析小，MgO含量低，反应平稳，Mg吸收率高，使用安全.夹渣少等氧化物少。可适应不同生产方式。
球化剂使用：

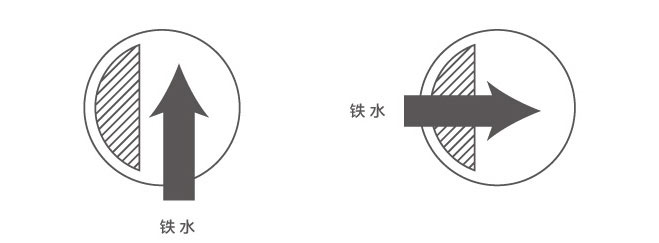

球化处理温度是决定镁吸引率重要的原因之一。处理温度越低，镁的吸收率越好。但是，为保证一定的浇注温度，处理温度应在1450度-1500度进行。如果用同一个铁水包做连续处理，虽然铁水包已预热，但铁水应该调高20-30度，从第3、第4次开始再回到通常的处理温度，这样可以得到稳定的结果。在注入铁水时需要注意不要让铁水直接冲到凹權部，并且应该把冲入过程控制在 较短时间内，让球化剂一边反应一边冲入铁水，应避免在球化剂反应终了以后还继续 冲入铁水。
标准粒度：5-25mm 10-30mm 15-40mm
包装：25Kg/500Kg/1000Kg袋装.
